Производство деталей и сборочных единиц АТ

Производство деталей и сборочных единиц АТ

Многообразная гамма станочного оборудования позволяет изготавливать детали различной сложности и номенклатуры. Это изделия гидравлической системы самолётов, люки, кронштейны, фитинги, скобы, элементы планера типа нервюра, шпангоут и другие.

Обрабатываемые материалы – алюминиевые сплавы (АК6, АМГ, Д16Т, В95), титановые сплавы (ОТ4, ВТ23, ВТ6С, ВТ3-1), жаропрочные и нержавеющие стали (12Х18Н10Т, 30ХГСА).
Станочный парк даёт возможность изготовления уникальных деталей массой до 30 тонн, выполнять контурную и профильную обработку. Размеры обрабатываемых деталей могут достигать до 6000 мм в длину, до 2300 мм в ширину и 800 мм в высоту. Имеется возможность изготовления цилиндрического, конического, комбинированного, ступенчатого, специального и другого режущего инструмента из различных современных материалов за один цикл. Точность изготовления до 0,005 мкм.

Основное станочное оборудование: Цеха слесарно механических работ и Цеха производства авиационных компонентов:

Наименование оборудованияМаркаКол-во
5-ти координатный вертикальный обрабатывающий фрезерный центрFehlmann PICOMAX 60М1
3-осевой прецизионный вертикальный фрезерный обрабатывающий центрFehlmann PICOMAX 951
5-осевой высокопроизводительный обрабатывающий центр портальной конструкции Fehlmann PICOMAX VERSA 8251
3-х координатный фрезерный обрабатывающий центрMIKRON VCE 600 Pro1
Токарно-револьверный обрабатывающий центрHAAS SL-101
Токарно-револьверный обрабатывающий центрHAAS ST-20SS6
3-х координатный фрезерный обрабатывающий центрHAAS VF-71
Электроэрозионный проволочно-вырезной станокCHIMER G-32S1
Электроэрозионный прожигающий станокCHIMER 75EZ1
5-осевой обрабатывающий центр HURON KX 50М1
5-осевой обрабатывающий центрHURON KX50L1
3-осевой вертикальный фрезерный обрабатывающий центрHURON VX121
5-осевой фрезерный обрабатывающий центр портального типаHURON KX2001
5-осевой вертикальный фрезерный обрабатывающий центрHURON КХG 45-141
5-осевой вертикальный фрезерный обрабатывающий центрHURON KXG60-231
Внутришлифовальный станокOIG-150 GLORY1
Электроэрозионный проволочно-вырезной станокMITSUBISHI MV1200S1
3-осевой токарный обрабатывающий центрSPINNER TC300-52-SNCY1
3-осевой токарный обрабатывающий центрSPINNER TC600-65-MCY1
5-ти координатный токарно-фрезерный обрабатывающий центрHYPERTURN 65PM1
5-осевой станок для изготовления и заточки инструментаNORMA1
Ленточно-пильный двухстоечный станокPEGAS 500x750 HORIZONTAL1
Установка гидроабразивной резкиFlow Mach 41
Установка гидроабразивной резкиTK-TRUMP-50-G30401
2-осевой внутришлифовальный станокGER-CIE 601
3-х координатная измерительная машинаACCORD 25-60-751
3-х координатная измерительная машинаWENZEL LH-651
На предприятии внедрена и успешно используется интерактивная система, предназначенная для автоматизированного проектирования, изготовления и расчетов изделий – Unigraphics NX. NX относится к так называемым системам высокого уровня автоматизированного проектирования и обладает широким набором инструментальных средств.
На многих изделиях требуется выполнять различные виды термической обработки. Для этого на предприятии существует термический участок. Он оснащён различными печами для отпуска металлов при различных температурах, для закалки и для термостатирования. Обрабатываемые материалы составляют широкую гамму от сталей 12Х18Н10Т, 30ХГСА до титановых сплавов ОТ4, ВТ23, ВТ6С, ВТ3-1. Один из примеров – это полный цикл изготовления пружин из материала ВТ22 для цилиндров гидросистемы самолётов.
В настоящее время предприятием освоено более 60-ти наименований гидроцилиндров для самолета Бе-200.
Производство деталей и сборочных единиц АТ

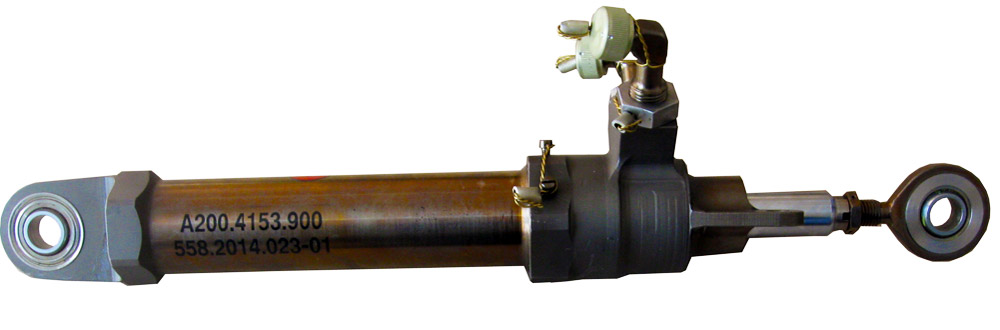

Гидроцилиндр створок ПОШ А200.4153.900
Производство деталей и сборочных единиц АТ

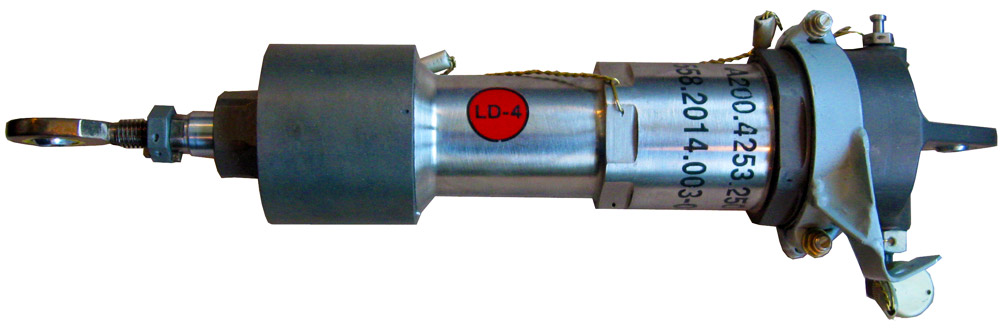

Гидроцилиндр замка створок ПОШ А200.4253.250
Производство деталей и сборочных единиц АТ

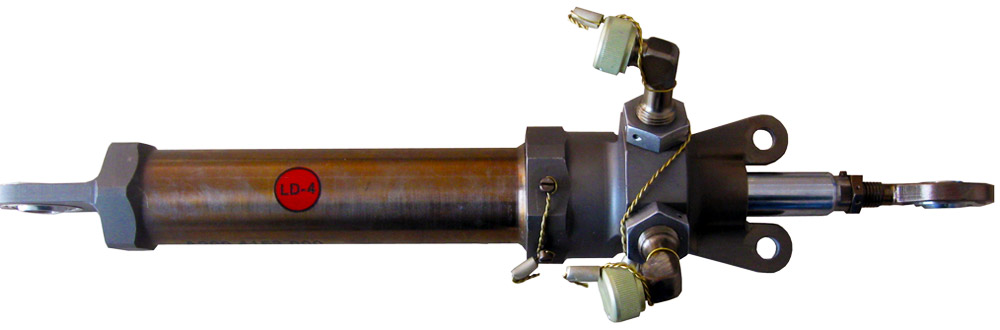

Гидроцилиндр аварийного открытия створок ПОШ А200.4253.300
Производство деталей и сборочных единиц АТ

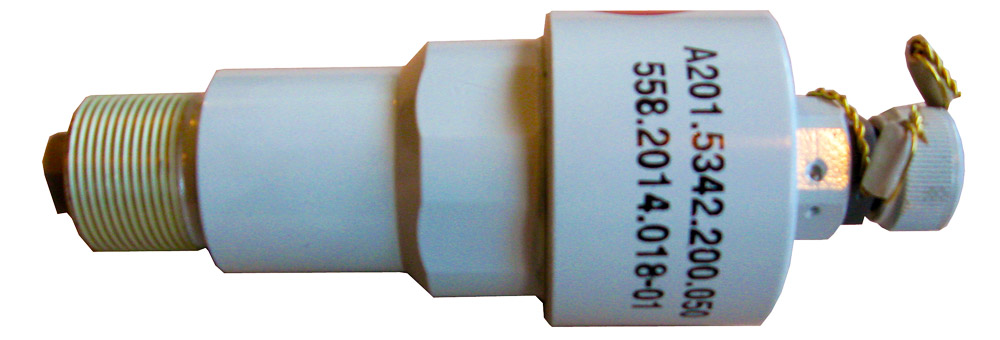

Гидроцилиндр замков шасси А201.5342.200.050
Производство деталей и сборочных единиц АТ

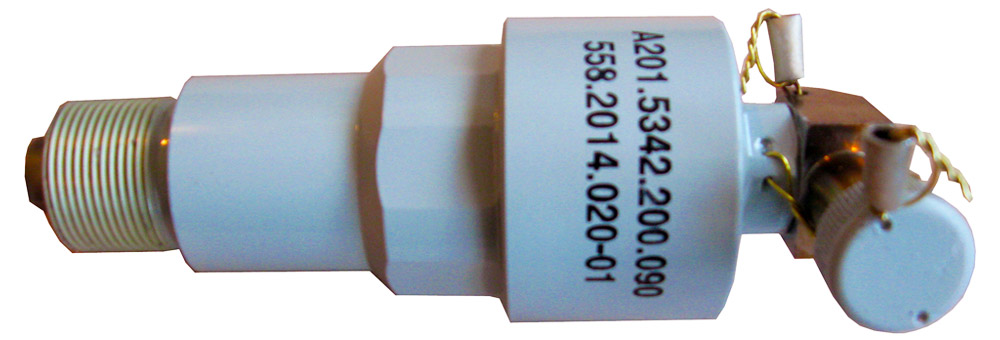

Гидроцилиндр замков шасси А201.5342.200.090
Производство деталей и сборочных единиц АТ

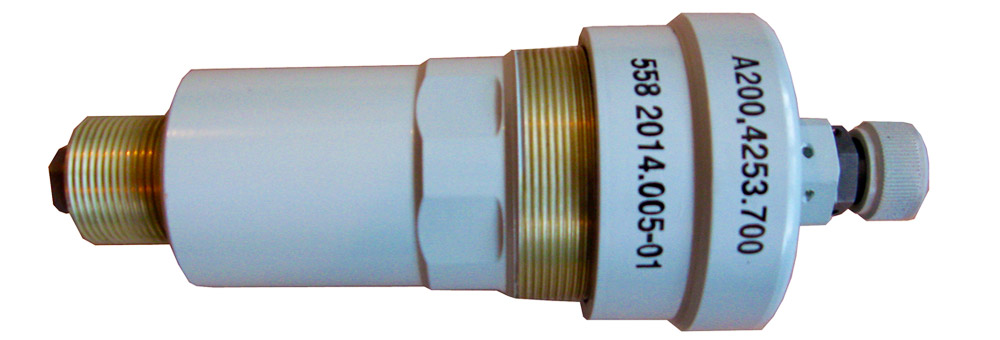

Гидроцилиндр замка створок ПОШ А200.4253.700
