АРТЗ «Сателлит»

АРТЗ "Сателлит"

АРТЗ Сателлит
АРТЗ «САТЕЛЛИТ» - бортовая аппаратура радиотехнической защиты летательного аппарата от высокоточного радиоуправляемого оружия.
Действие аппаратуры основано на создании активных помех радиоэлектронным средствам управления оружием атакующих авиационных радиолокационных прицельных комплексов (АРЛПК) и зенитных ракетных комплексов (ЗРК).

ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ
  • Объекты противодействия: АРЛПК самолетов-перехватчиков (импульсно-доплеровские), радиолокаторы наведения ЗРК и РГСН ракет;
  • Режим работы - автоматический (без участия экипажа защищаемого ЛА);
  • Сектор защиты – ±60° по азимуту и ±45° по углу места в переднюю и заднюю полусферы;
  • Максимальная выходная мощность – 10 Вт (40дБ мВт);
  • Частотный диапазон – Х (I), с возможностью доработки под частотные диапазоны – C (G, H), Ku (J);
  • Уровень эффективности защиты – не ниже 0,9;
  • Вес каждого контейнера – не более 50 кг;
  • Электропитание аппаратуры от бортовой сети 27В, энергопотребление – не более 500 Вт;
  • Время непрерывной работы – не менее 3 ч.;
  • Время готовности изделия после включения – не более 3 сек.;
  • Габаритные размеры контейнера – 2400x200x300 мм.
ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ

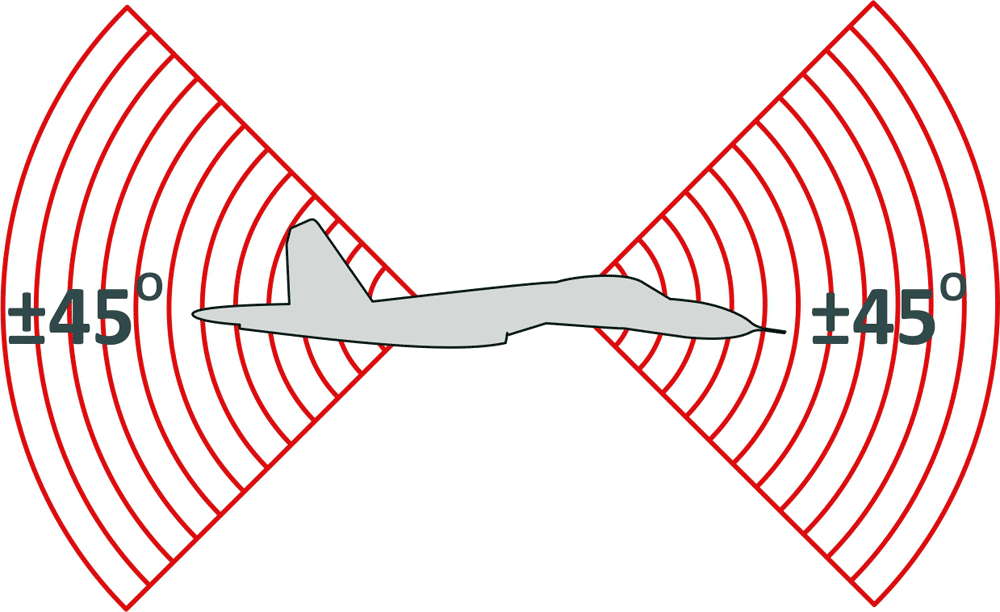

Сектор защиты по углу места
ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ

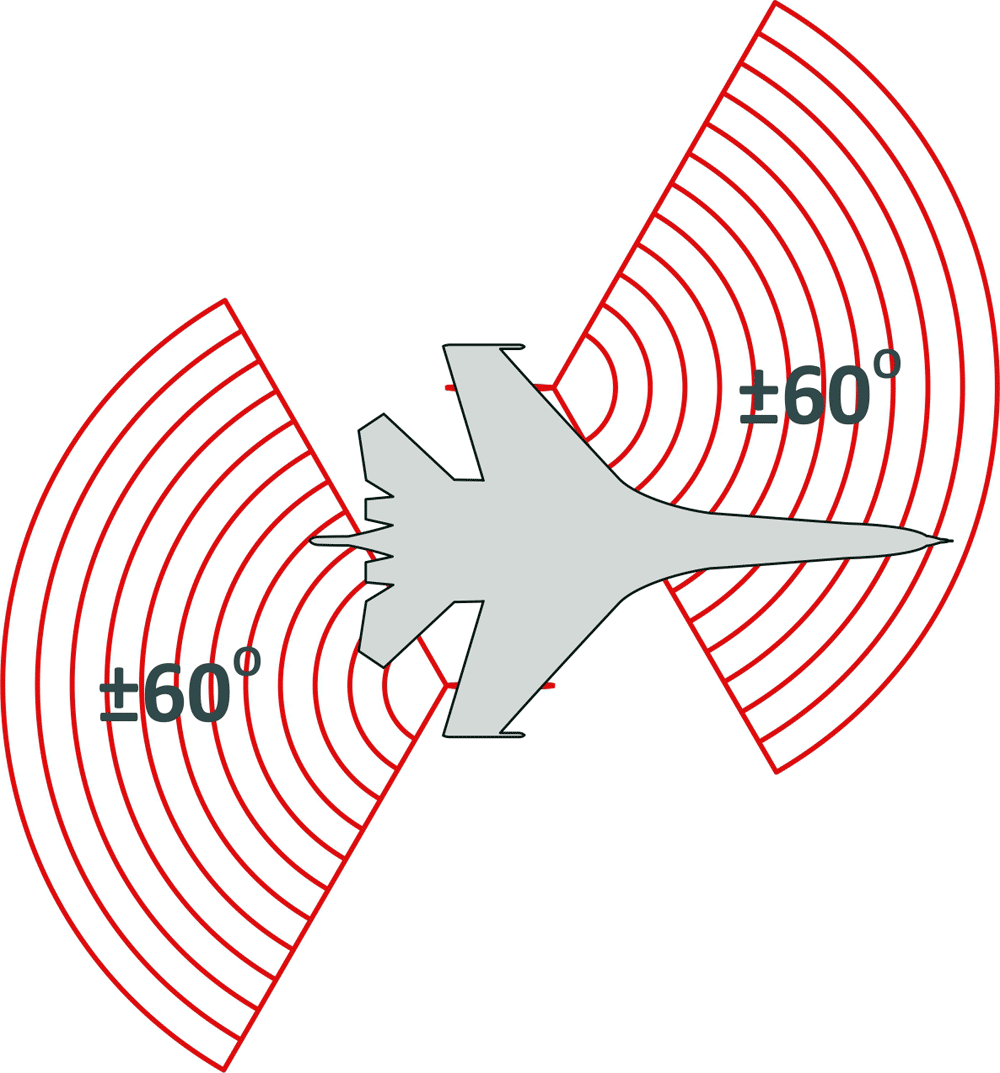

Сектор защиты по азимуту
СОСТАВ АППАРАТУРЫ

В состав аппаратуры «Сателлит» входят следующие устройства:
СОСТАВ АППАРАТУРЫ

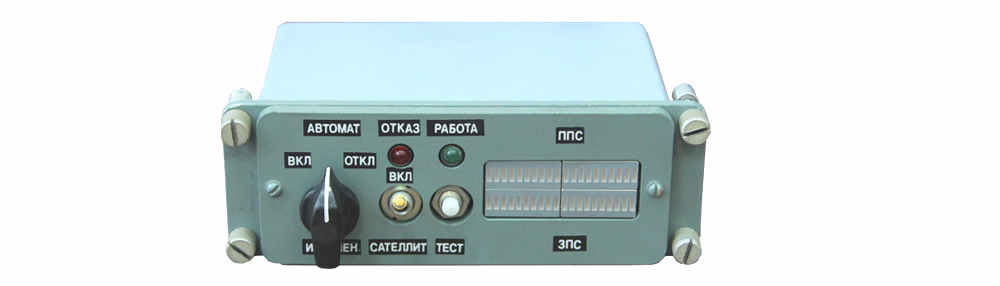

Пульт управления и индикации
Пульт управления и индикации размещается в кабине летчика и предназначен для управления изделием в полете и в ходе технической эксплуатации. Пульт обеспечивает:
  • возможность выбора режима излучения помехового воздействия (постоянное включение, автоматическое включение, выключение);
  • выдачу на индикацию летчику информации об измеренном уровне мощности облучающего сигнала (зондирующего сигнала РЭС) ППС и ЗПС в виде свечения двух светодиодных линеек;
  • инициализацию режима встроенного контроля технического состояния изделия, выдачу на индикацию результатов его выполнения;
  • индикацию места отказа с точностью до блока.
СОСТАВ АППАРАТУРЫ

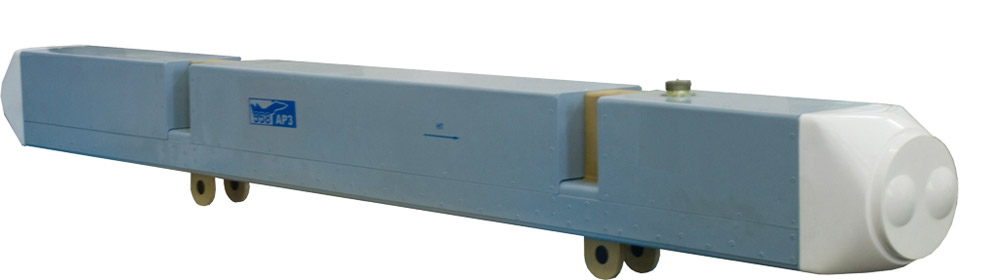

Левый контейнер

В передней части контейнера расположен передающий тракт ППС. В задней части контейнера расположен приемный тракт ЗПС.
СОСТАВ АППАРАТУРЫ
Правый контейнер

В передней части контейнера расположен передающий тракт ППС. В задней части контейнера расположен приемный тракт ЗПС.


РАЗМЕЩЕНИЕ АППАРАТУРЫ

Контейнеры изделия размещаются на 2-ух точках подвески. Конструктивно каждый контейнер представляет собой переходную балку, обеспечивающую возможность использования на данной точке подвески предусмотренного съемного вооружения.

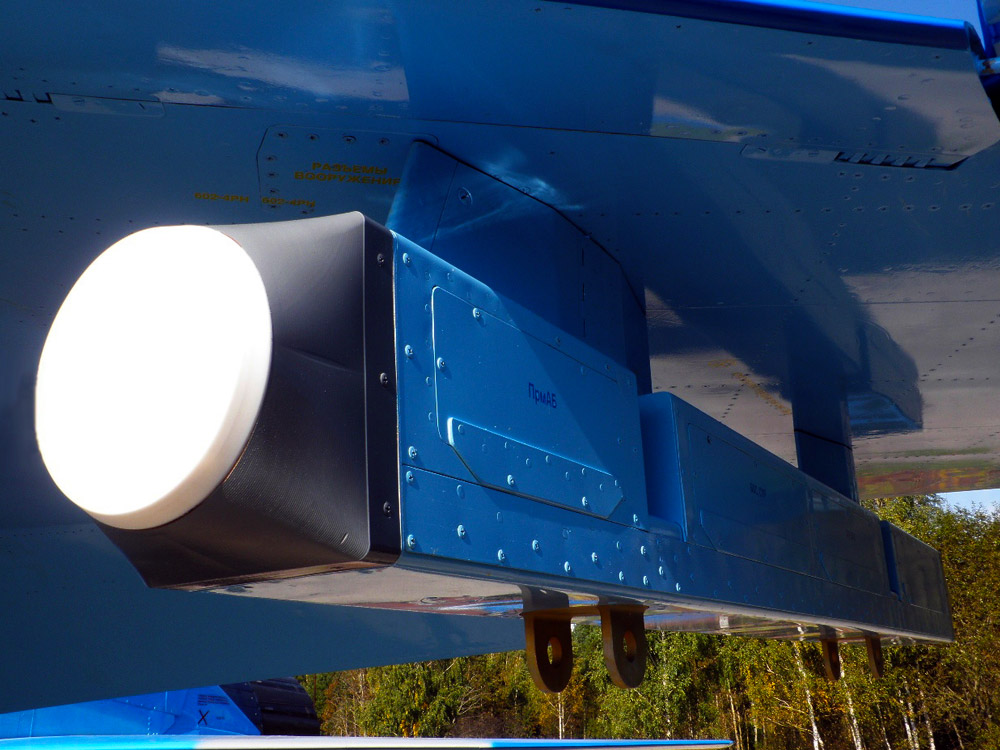

РАЗМЕЩЕНИЕ АППАРАТУРЫ
АРТЗ «Сателлит»
на самолете Су-27

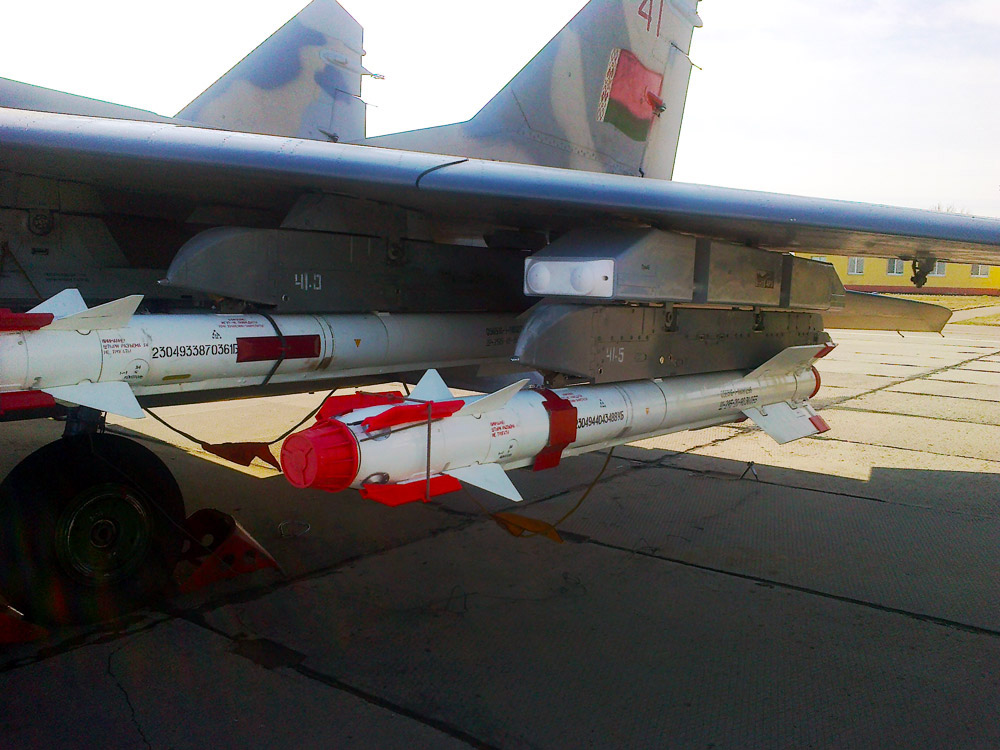

РАЗМЕЩЕНИЕ АППАРАТУРЫ
АРТЗ «Сателлит»
на самолете МиГ-29

РАЗМЕЩЕНИЕ АППАРАТУРЫ

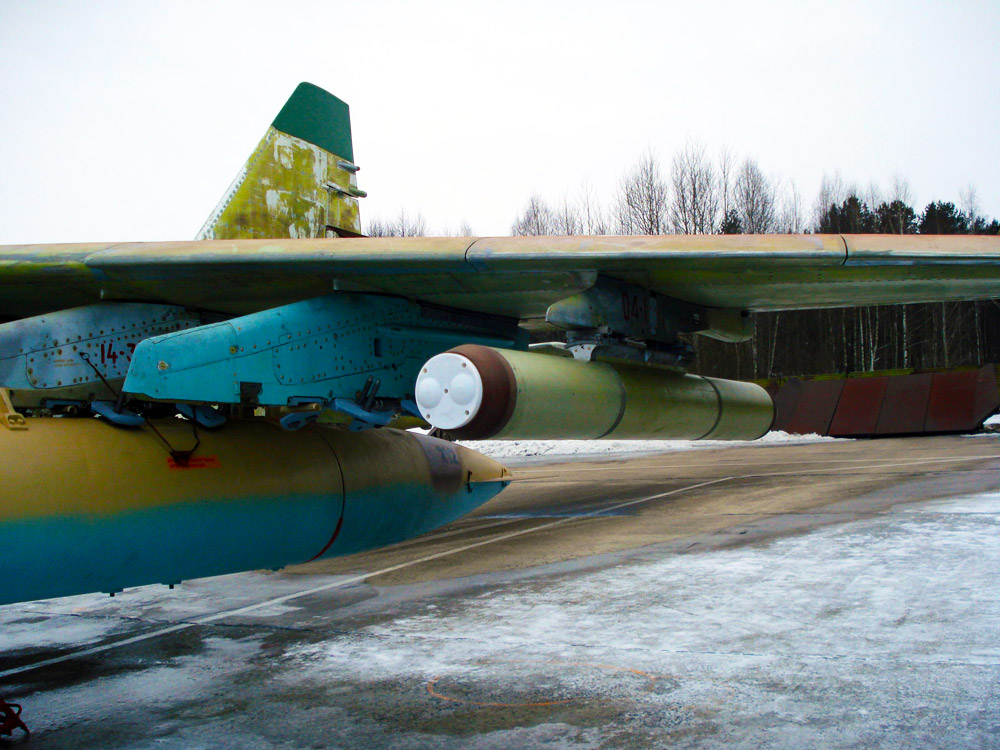

АРТЗ «Сателлит»
на самолете Су-25

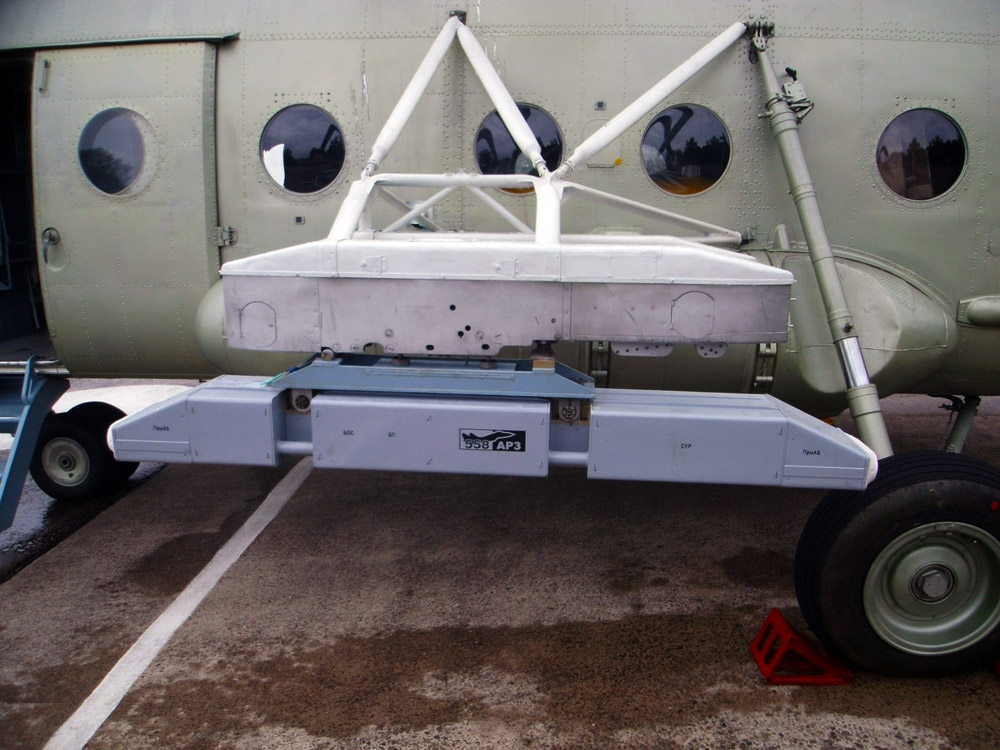

РАЗМЕЩЕНИЕ АППАРАТУРЫ
АРТЗ «Сателлит»
на вертолете Ми-8

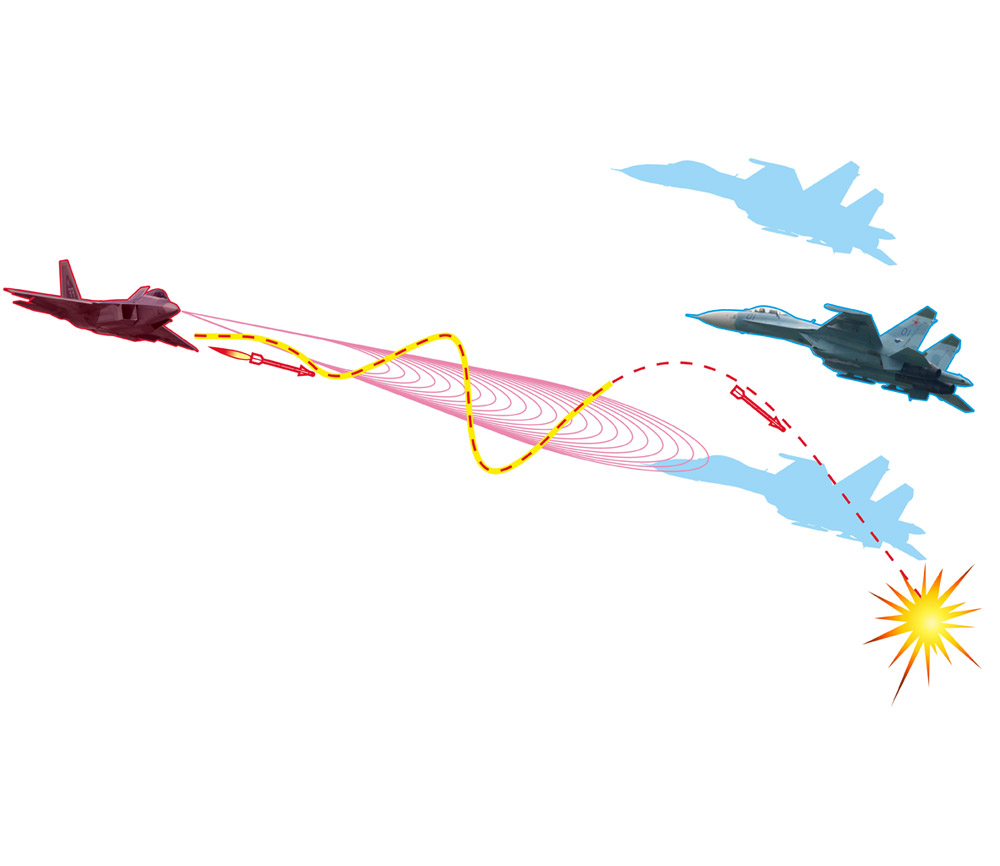

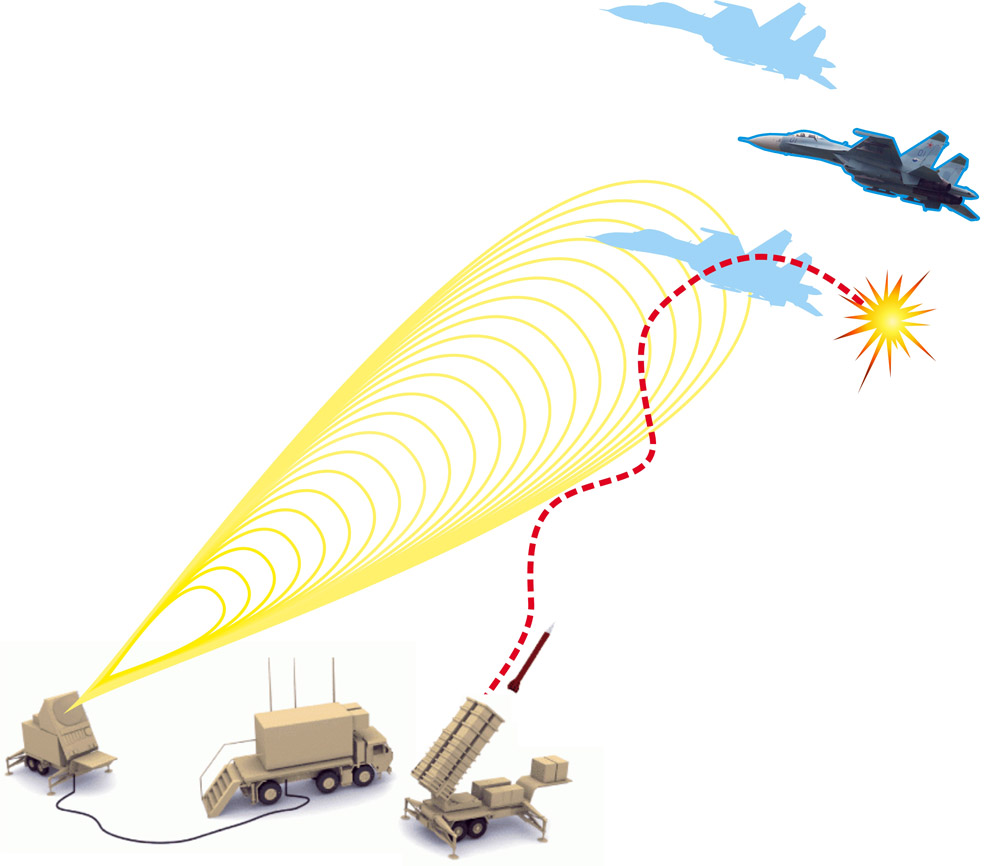

РЕАЛИЗОВАННЫЙ СПОСОБ РАДИОТЕХНИЧЕСКОЙ ЗАЩИТЫ

Надежная радиотехническая защита достигается за счет создания активных помех, эффективно воздействующих на угломерные каналы АРЛПК истребителей-перехватчиков и ЗРК, а также активных (полуактивных) РГСН авиационных и зенитных УР.
Помехи создают скрытый управляемый увод угломерных следящих систем, отработка которого УР приводит к:
  • возникновению интенсивных знакопеременных перегрузок;
  • искривлению траектории полета;
  • существенному уменьшению дальности полета за счет израсходования энергетического потенциала двигателя;
  • увеличению текущего и конечного промахов.

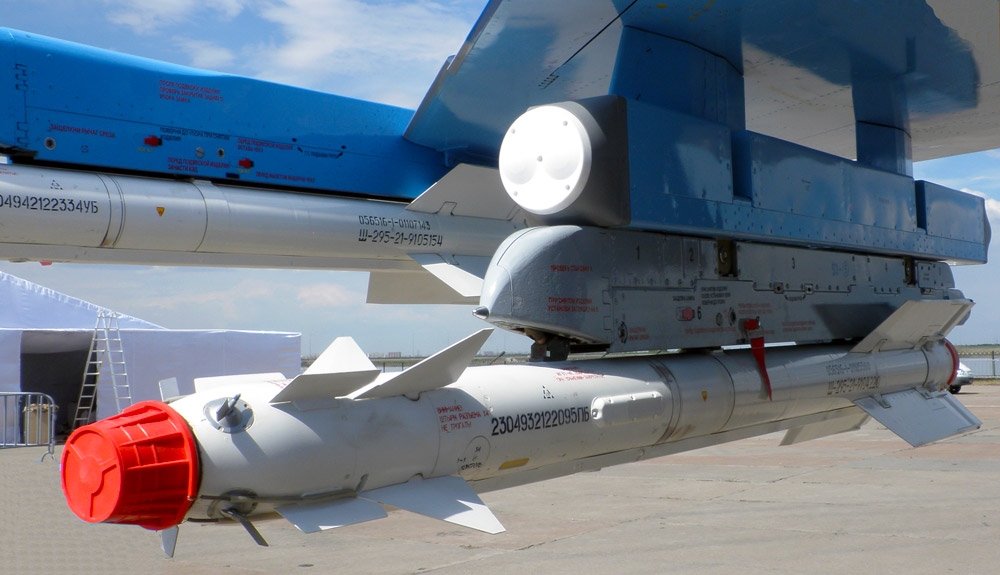

РАЗМЕЩЕНИЕ АППАРАТУРЫ
АРТЗ «Сателлит»
на самолете Су-27
РАЗМЕЩЕНИЕ АППАРАТУРЫ
АРТЗ «Сателлит»
на самолете МиГ-29


ОБСЛУЖИВАНИЕ АППАРАТУРЫ

В ходе эксплуатации аппаратуры «Сателлит» специальных работ по обслуживанию не требуется.
При выполнении подготовок к полетам аппаратуры применение контрольно-проверочной аппаратуры не предусмотрено, используются средства встроенного контроля без демонтажа изделия с объекта. При любой неисправности с помощью встроенной системы контроля определяется отказавший блок, который заменяется на заведомо исправный. В аппаратуре предусмотрено документирование полетной информации.

Медиа

Аппаратура радиотехнической защиты "Сателлит".
